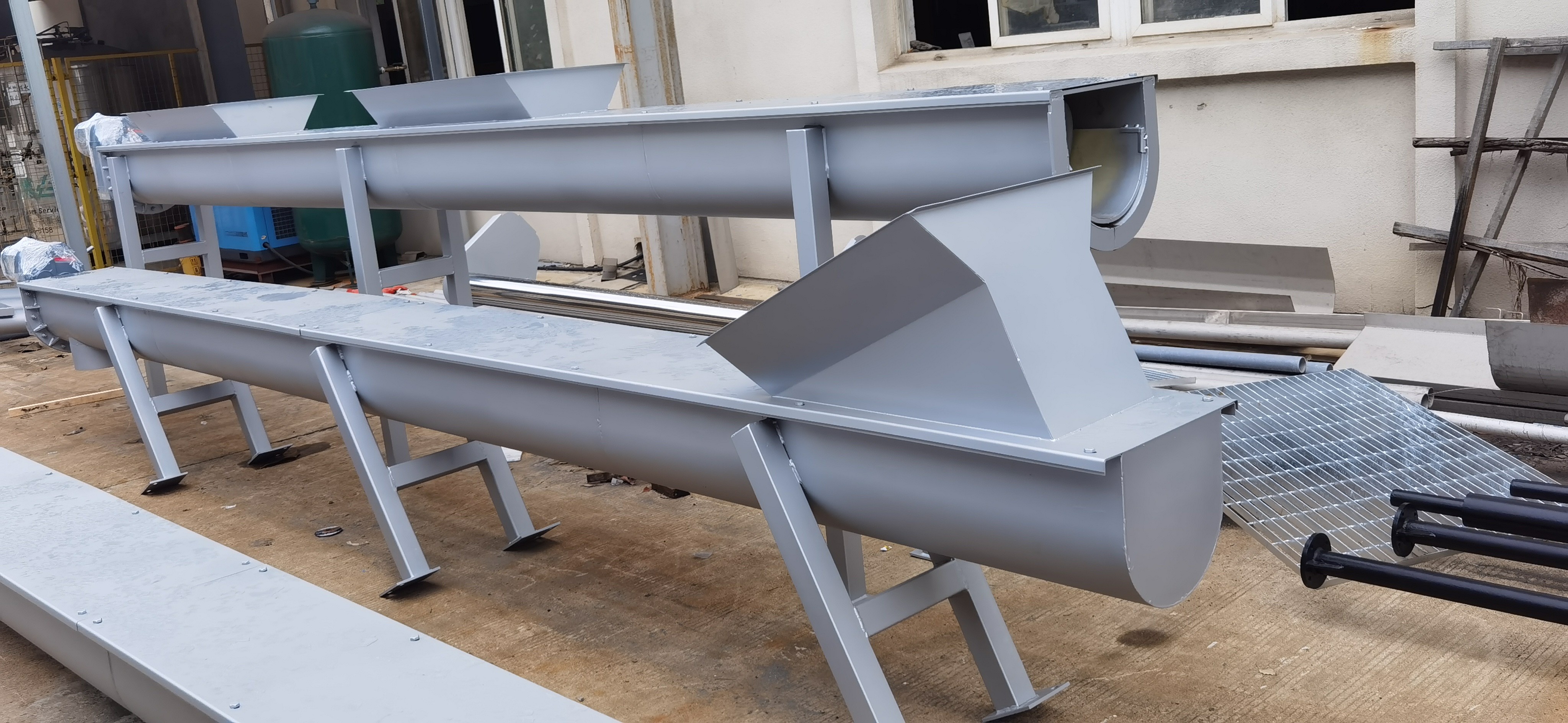

水平螺旋输送机安装布置形式

产品概述：

螺旋输送机适用于栅渣及脱水后污泥等固体垃圾输送，并应适应格栅、污泥过滤脱水设备布置的使用要求。

输送机能每日24小时连续运行。

输送机的出口与相关联设备的进料口相衔接。

江苏杜安环保生产的无轴螺旋输送机应配备有效和安全运行所必需的附件。

江苏杜安环保生产安装用的所有紧固件(包括预埋地脚螺栓、螺母、垫圈等)。

江苏杜安环保生产的无轴螺旋输送机符合有关无轴螺旋输送机技术规定要求。

江苏杜安环保配套供应无轴螺旋输送机安装用所有附件及紧固件。

无轴螺旋输送机配套电气控制箱，无轴螺旋输送机应与脱水系统成联动控制，控制要求见电气专业的规定内容。

江苏杜安环保提供的配套附件应包括排出口的接料斗、输送机的冲洗水管及废液排放管等。

江苏杜安环保负责螺旋输送机及控制系统的指导安装、调试与试运行。

螺栓输送机布置形式:

一台水平螺旋说输送机通常由螺旋机本体、进出装置、驱动装置三大部分组成。

螺旋机本体由头节、中间节、尾节三种组成。一般情况下,出厂总装时将中间节按长度长短依次排列,较长的中间节靠近头节，相同 长度的中间节则挨在一起，如果有特殊要求，则在订货时给出排列顺序。

在头节内装有支推轴承承受轴向力，在中间节和尾节内装有用轴承支承螺旋轴，此外，在尾节内还装有可轴向移动的径向轴承以补 偿螺旋轴长度的误差和适应温度的变化。螺旋面的形式有实体螺旋（S制法）和带式螺旋（D制法）两种。各螺旋轴之间采用法兰式联接， 保证了联接轴的互换性，便于维修。

机盖为瓦片式并用盖扣夹紧在机壳上，若需改进密封性能，用户可自行在机盖与机壳间加防水粗帆布。

进、出料装置有进料口,方型出料口，手推式出料口，齿条式出料口四种。由用户在使用现场在机体上开口焊接。布置进、出料口 位置时注意保证料口至端部的距离，同时避免料口与吊轴承加油杯、机壳联接法兰、底座等相碰。
