格栅除污机分手动模式和自动模式

格栅除污机分手动模式和自动模式

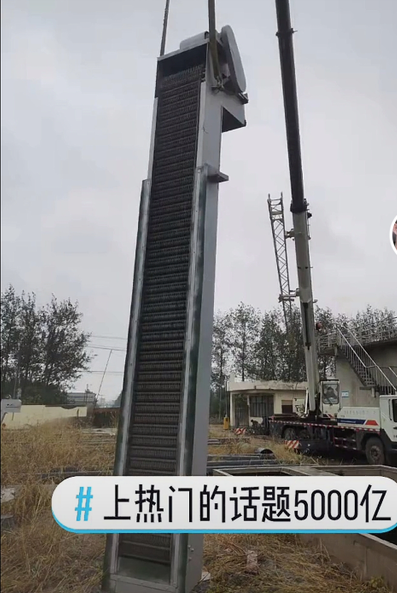

机械格栅，又名回转式格栅除污机，由传动装置（电机、减速机、传动链轮与链条）、耙链系统（除污齿耙、牵引链）、支撑架体、清渣机构等部件组成，并配现场电控箱。

a.机械格栅主要结构

格栅机的机架采用不锈钢板与型钢焊接成一整体式刚性结构，机架材料全部采用不锈钢，二侧板间隔一定距离设置槽钢横撑。整机结构牢固合理，拼装焊接在专用拼装台上，焊接标准按JB/ZQ4000.3-86《焊接件通用技术条件》。焊接后的格栅机架有足够的强度和刚度，在1.0米水位差的工况下不发生扭曲变形现象。

机架的两侧与格栅井之间留有间隙，通过机架的两侧橡胶封板来防止垃圾通过。

机架两侧设置安装连接支座，与基础平台预埋钢板之间通过安装联接板联接。安装联接板的上端与机架用螺栓连接，下端在调整机架两侧与格栅井之间间隙相等后，与基础预埋钢板进行现场焊接，当起吊格栅时，只须拆下安装联接板与机架间的螺栓即可。

耙齿采用优质的不锈钢板经模具和冲床一次性冲压成形，齿面上自带凸形筋，保证齿的强度不易变形。在无卸污刮板或清污刷的情况下，齿形的结构形式可满足顺利卸污使用要求，卸料后的回程耙不粘附污物。

格栅除污机手动模式和自动模式的操作步骤：

格栅除污机是一种非标污水处理设备，可以连续自动拦截并清除流体中各种形状杂物的水处理设备，可广泛应用于城市污水处理，自来水行业、电厂进水口，同时也可以作为纺织、食品加工、造纸、皮革等行业废水处理工艺中的前级筛分设备。主要由升降机构、导污板、倾耙横梁及压轮、除污耙、导轨、格栅等组成，设备还设有松绳保护、过载保护和导污板故障报警装置，主要作用为拦截并清除水源中的草木、垃圾等杂物。

格栅除污机可实行手动和自动二种操作模式，自动控制可以通过定时与超声波装置进行水位差控制，一般与带式输送机、压榨机实行联动操作，并提供标准的现场控制接口。下面我们就来了解下这两种操作模式该如何进行。

一、格栅除污机手动操作模式步骤：

(1)手动仅限于调试、检修、处理较大异物和紧急故障时使用。

(2)应将“状态按钮"置于手动位置。启动除污机，观测机组各部分运转情况，捞污、排渣、翻耙等动作应准确到位，无异常声响、振动，链条应传动平稳。

(3)在手动状态下正常运转至少10分钟，方可切换为自动状态。在自动状态中，操作者应观察至少10分钟，方可离开。操作者的常规巡视时间间隔应不大于半小时。

(4)除污机清捞的垃圾，由带式输送机运至下一工作区域，现场应及时清理，保持干净。

(5)工作结束后将格栅除污机的小车停在规定位置。拔掉插头，与设备断开即完成手动操作。

二、格栅除污机自动操作步骤：

在这种模式下，开/停耙斗按预先设定的位置和程序连续运行，一般有格栅前后水位差和定时两种控制方式，具体步骤如下：

(1)在控制面板上设定成自动运行状态。

(2)定时控制(一般不采用)：可根据具体情况设定间隔时间和运行时间。

(3)液位控制：在控制箱上设定格栅前后液位差大于设定值时自动开始清捞，当液位差小于设定值时自动停机(液位差根据实际情况设定)。
