用途：

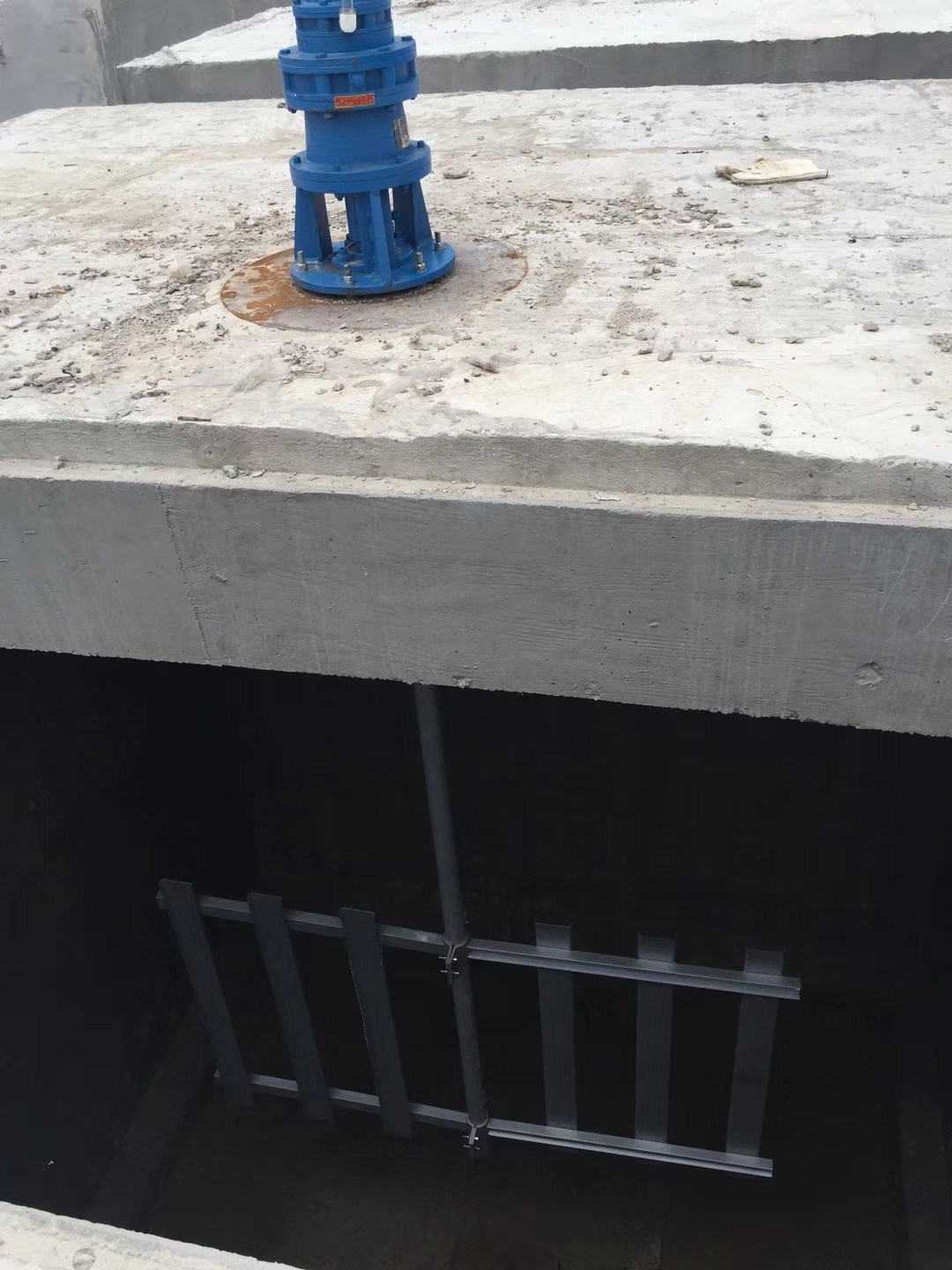

主要用于给水厂、污水处理厂投加药剂的溶解搅拌。

型号表示方法：

框式搅拌机直径较大，一般取反应器内径的2/3～9/10，5～10r/min。框式搅拌器与釜壁间隙较小，有利于传热过程的进行，快速旋转时，搅拌器叶片所带动的液体把静止层从反应釜壁上带下来；慢速旋转时，有刮板的搅拌器能产生良好的热传导。搅拌器常用于传热、晶析操作和高粘度液体、高浓度淤浆和沉降性淤浆的搅拌。

框式搅拌器与搅拌轴的连接方式类似于桨式，即叶轮与搅拌轴连接的一端制成半圆状的轴环，然后两侧叶片的两个半圆环用螺栓在搅拌轴上夹紧，同时用穿轴螺栓来固定叶片与搅拌轴。由于叶轮的外廓尺寸大，为便于装拆，叶片之间多数是螺栓连接。叶轮以扁钢、角钢制造居多，为了提高叶轮的强度，也可采用加筋的钢板。
根据密封方式可分为：A型：带有机械密封，B型：不带密封，C型：其它密封方式，可适用于不同密封要求的场合。驱动装置采用普通电机或防爆电机、摆线针轮减速机，驱动装置主轴通过联轴器与搅拌轴联接，搅拌轴由轴承支承，具有足够的强度和较高的稳定性。桨叶采用45度折叶桨，可产生轴向、径向和环向分流，使物料与水快速充分混合，满足工艺要求。

锚式、框式搅拌器属于同一类，统称锚框式搅拌器，该种搅拌器的叶轮桨径对罐径之比较大。使用于低粘度液体时，锚式叶轮的叶径与罐径比为0.7～0.9，对于高黏度液体则为0.8～0.95.转速通常为10～50r/min。为了增大搅拌范围和带走罐壁上的残留物或液层，锚框式搅拌器的外廓要接近搅拌罐的内壁，其底部的形状为适应罐底的轮廓也有椭圆、锥形等。为了增大对高粘度物料的搅拌范围以及提高叶轮的刚性，还常常要在锚式及框式上增加一些立叶和横梁，这样使得锚框式的结构形状出现了多种多样。
框式搅拌器一般使用于粥状物料的搅拌，搅拌转数以60-130r/min为宜，适用的最高黏度为200～300Pa·s。直径较大，一般取反应器内径的2/3～9/10，50～70r/min。框式搅拌器与釜壁间隙较小，常用于传热、晶析操作和高粘度液体、高浓度淤浆和沉降性淤浆的搅拌，有利于传热过程的进行，快速旋转时，搅拌器叶片所带动的液体把静止层从反应釜壁上带下来；慢速旋转时，有刮板的搅拌器能产生良好的热传导。

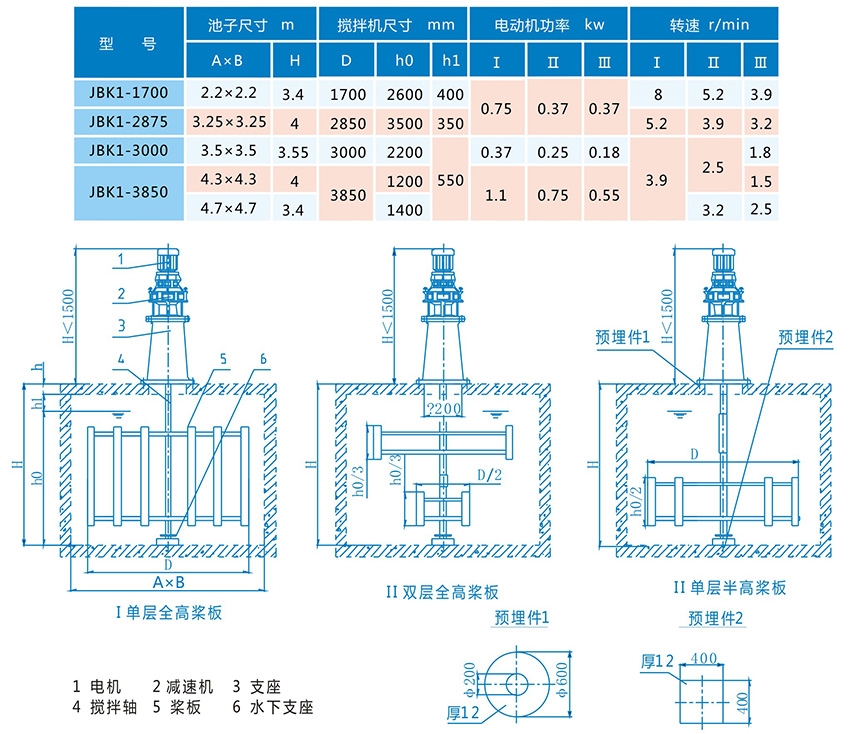

框式搅拌机规格型号：

框式搅拌机选型须知：

选型需提供的参数：池子类型，池子的长*宽*高

询价时需要提供：电机功率，叶轮直径，减速机结构以及材质等。
