养殖场格栅清污机技术及安装要求

机械格栅产品说明：

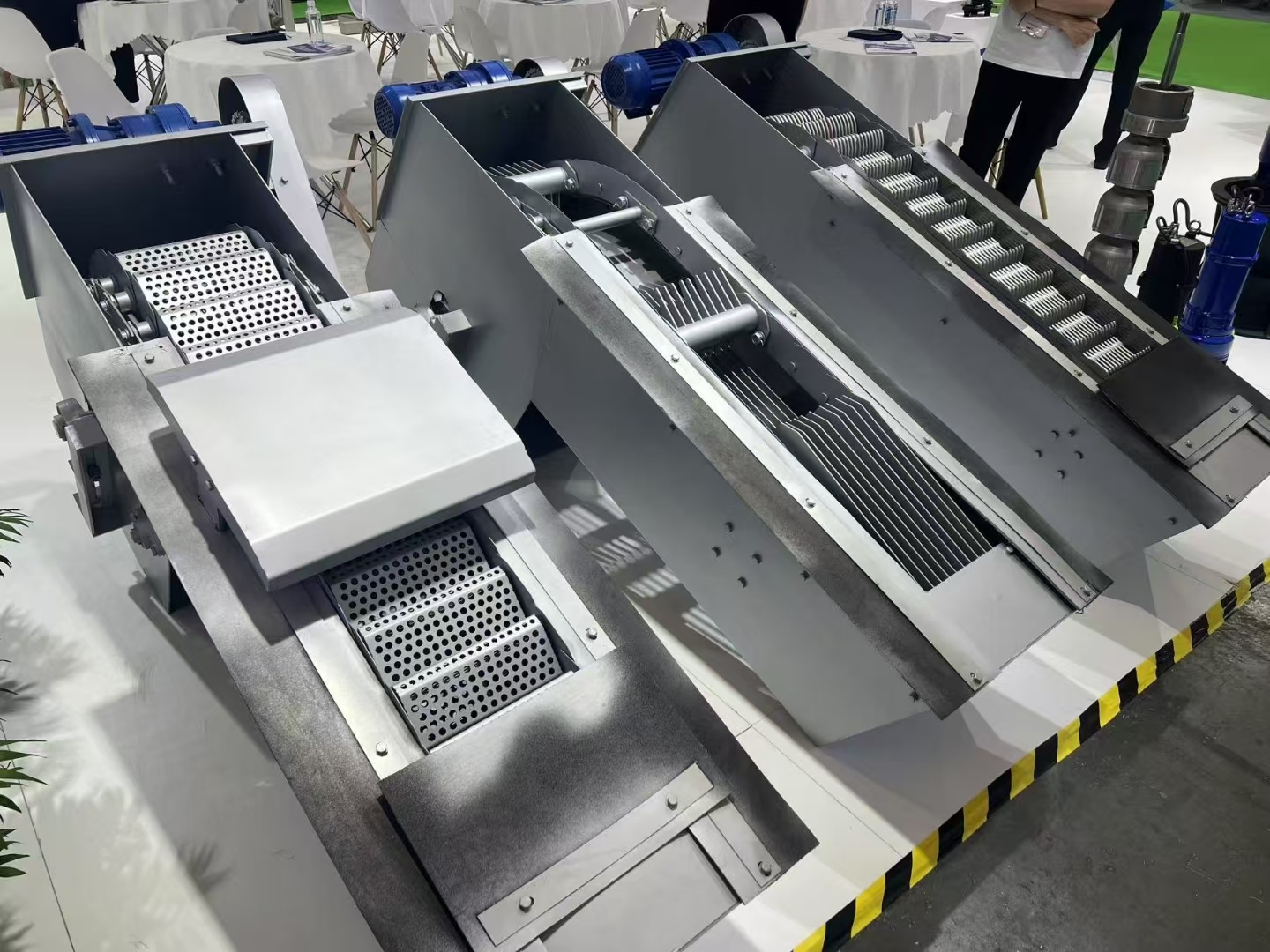

机械格栅，又名回转式格栅除污机，由传动装置（电机、减速机、传动链轮与链条）、耙链系统（除污齿耙、牵引链）、支撑架体、清渣机构等部件组成，并配现场电控箱。

a.机械格栅主要结构

格栅机的机架采用不锈钢板与型钢焊接成一整体式刚性结构，机架材料全部采用不锈钢，二侧板间隔一定距离设置槽钢横撑。整机结构牢固合理，拼装焊接在专用拼装台上，焊接标准按JB/ZQ4000.3-86《焊接件通用技术条件》。焊接后的格栅机架有足够的强度和刚度，在1.0米水位差的工况下不发生扭曲变形现象。

机架的两侧与格栅井之间留有间隙，通过机架的两侧橡胶封板来防止垃圾通过。

机架两侧设置安装连接支座，与基础平台预埋钢板之间通过安装联接板联接。安装联接板的上端与机架用螺栓连接，下端在调整机架两侧与格栅井之间间隙相等后，与基础预埋钢板进行现场焊接，当起吊格栅时，只须拆下安装联接板与机架间的螺栓即可。

耙齿采用优质的不锈钢板经模具和冲床一次性冲压成形，齿面上自带凸形筋，保证齿的强度不易变形。在无卸污刮板或清污刷的情况下，齿形的结构形式可满足顺利卸污使用要求，卸料后的回程耙不粘附污物。

清污面是由诸多小齿耙通过齿轴、链条相互联接组成一个硕大的旋转面，并用尼龙圈

养殖场格栅清污机技术及安装要求

1

整机质保两年，售后前往现场提供指导安装调试。
