产品简介

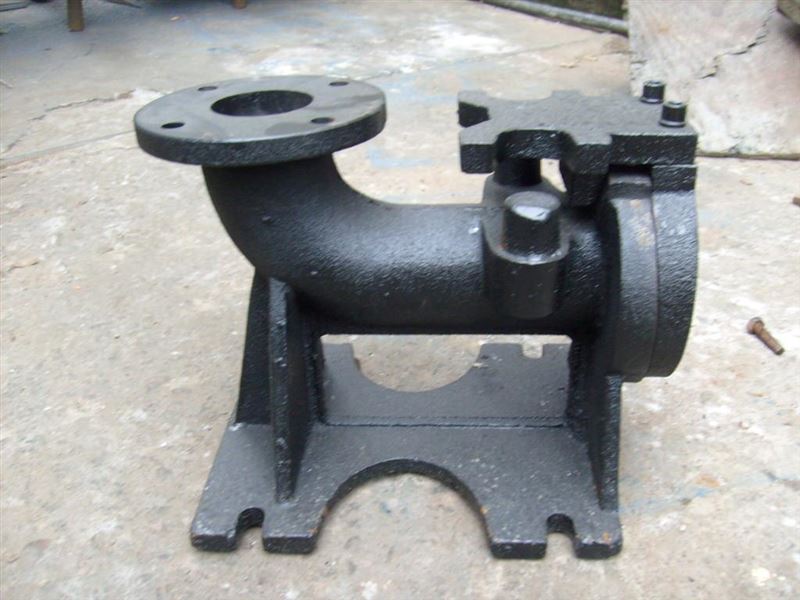

自耦装置产品说明包括耦合器、耦合法兰、导杆、上固定板，在耦合底座与耦合滑板的接触面上开有环形凹槽，凹槽上紧密固定有软密封垫。

自耦装置产品说明

自耦装置产品说明是潜水泵的一种安装方式，包含底座、自耦架、导杆、导杆支座等，池底固定耦合架，竖直安装两根导杆，可以方便的将泵提起和放下，而不用在池底安装泵，潜水泵的出口能和排出管自动锁紧，不需要螺栓连接，到位置后自动耦合，从而实现简单、方便的效果。需要维修时将泵提起即可，不用维修人员进入水池。

一 自耦装置简介

自耦装置是一种潜水电泵出水法兰与出水管路系统自动对接的装置。在附加耦合法兰和出水管座进口法兰的上方有一对楔卡，在附加耦合法兰和出水管座进口法兰的下方还有一对楔卡，在出水管座进口法兰下方的一个楔卡是用弹性钢板固定在出水管座进口法兰的下方。

当潜水泵从水坑上方降落时，附加耦合法兰上方的楔卡和出水管座进口法兰上方的楔卡先卡到一起，在潜水电泵自重和楔卡斜面的作用下，两个法兰面将会贴在一起，在附加耦合法兰和出水管座进口法兰下方的一对楔卡也会在弹性钢板的作用下自动卡到一起。可以在方便潜水电泵自动装拆的同时，解决耦合的两个法兰之间大量漏水的问题，从而节约能源。

二 自耦装置安装

自动耦合式潜污泵安装主要是耦合装置的安装和泵的吊装。安装前在潜水泵吊环上系上链锁，供起吊和下泵之用。

耦合装置的安装步骤：

耦合架用四个螺栓固定于泵体；出水管固定于基底；定位锥体安装于出水管座；导管下端套在定位锥体上，上端套在导杆架的橡胶块上；最后将导杆架固定于水池壁。橡胶块的作用：用导杆架上的螺钉调节橡胶块的轴向压紧程度，使橡胶块的直径与导杆内径相吻合，让导杆稳定。

潜水泵自动耦合装置安装步骤：

起吊水泵，将耦合架上的导向孔对准导杆，徐徐放下吊索，使泵沿导杆自由下滑，泵体出口与出水管座口即自动对准；松开吊索，在泵的自重作用下，使耦合架上的斜面与出水管座上相对应的斜面楔紧，泵体法兰面与出水管座密封面即可紧密贴合，实现泵和出水管座的自动耦合。需要起吊时，只需拉起吊索，使泵和耦合架与出水管脱开，将泵与耦合架沿导杆拉升即可。

江苏杜安环保潜污泵耦合装置型面垫圈材质：丁睛橡胶

1、潜污泵自动耦合装置，较大限度的减少出水管水流损失。

2、可在水平位置任意延伸出水管长度，安装方便，节省安装材料；

3、无需要橡胶型面垫圈，硬性耦合，自动密封，终身不漏水；

4、耦合面不粘贴，提泵不费力，下泵不发生卡夹现象。

5、体积小、重量轻，是特殊环境使用的理想产品；

江苏杜安环保耦合器规格型号：

江苏环保配置铸铁型自动耦合装置有以下几种：
GAK50     型潜水排污泵的自动耦合装置（铸铁）
GAK65     型潜水排污泵的自动耦合装置（铸铁）
GAK80     型潜水排污泵的自动耦合装置（铸铁）
GAK100    型潜水排污泵的自动耦合装置（铸铁）
GAK150    型潜水排污泵的自动耦合装置（铸铁）
GAK200    型潜水排污泵的自动耦合装置（铸铁）
GAK250    型潜水排污泵的自动耦合装置（铸铁）
GAK300    型潜水排污泵的自动耦合装置（铸铁）
GAK350    型潜水排污泵的自动耦合装置（铸铁）
GAK400    型潜水排污泵的自动耦合装置（铸铁）
GAK450    型潜水排污泵的自动耦合装置（铸铁）
GAK500    型潜水排污泵的自动耦合装置（铸铁）
GAK600    型潜水排污泵的自动耦合装置（铸铁）
江苏杜安环保配置不锈钢型自动耦合装置有以下几种：
GAK50     型潜水排污泵的自动耦合装置（不锈钢）
GAK65     型潜水排污泵的自动耦合装置（不锈钢）
GAK80     型潜水排污泵的自动耦合装置（不锈钢）
GAK100    型潜水排污泵的自动耦合装置（不锈钢）
GAK150    型潜水排污泵的自动耦合装置（不锈钢）
